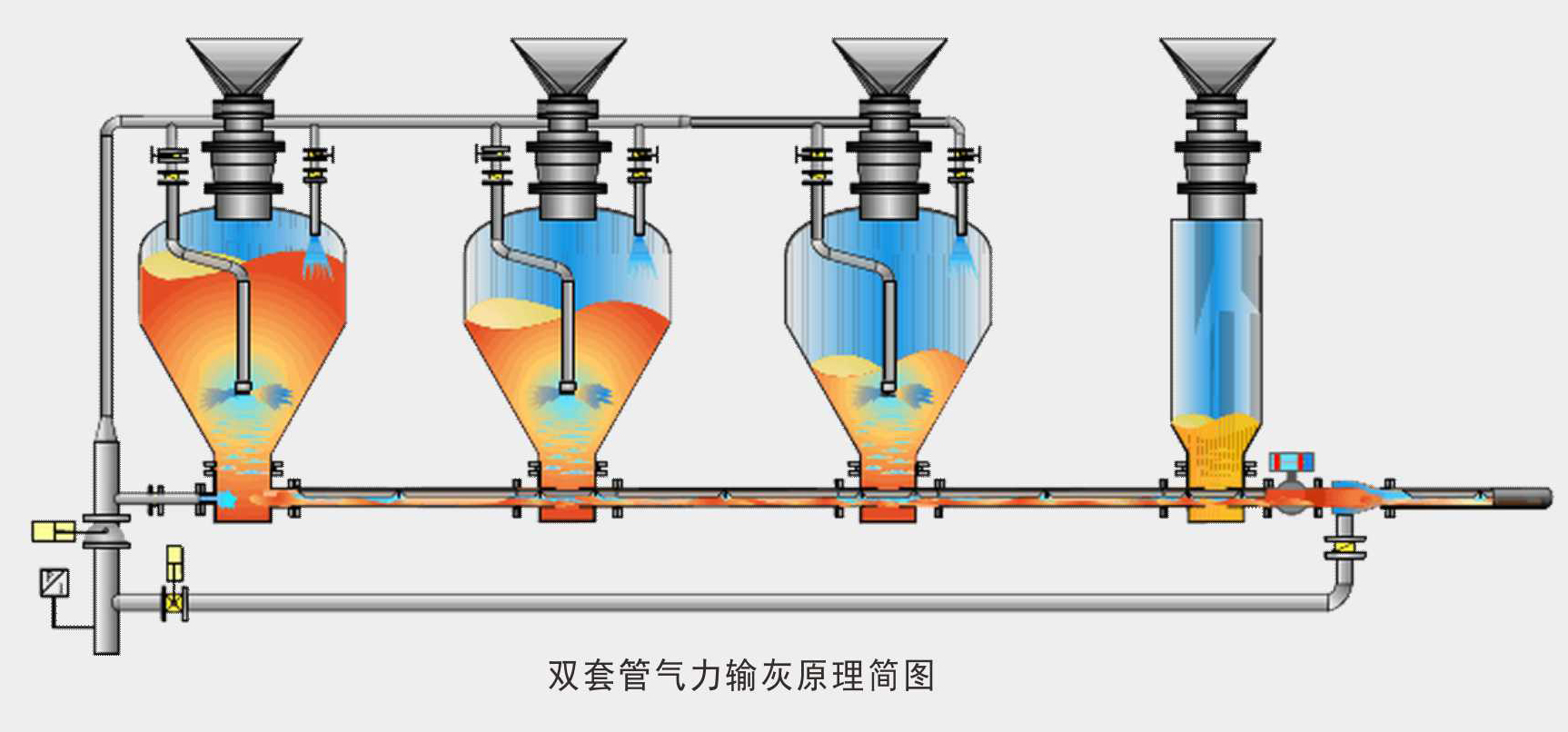

雙套管濃相正壓氣力輸送系統是20世紀80年代后期在國外發展起來的一種先進的氣力輸送技術,廣泛應用于電廠飛灰、水泥、石灰石粉、鋁粉、石膏粉、煤粉等物料的氣力輸送行業。雙套管濃相正壓氣力輸送系統的輸送機理有別于常規的正壓氣力輸送系統,常規正壓氣力輸送系統為懸浮輸送,輸送濃度低、高流速、易磨損、易堵管;雙套管濃相正壓氣力輸送系統為靜壓輸送,具有灰氣比高、出力大、低流速、磨損小等優點,是解決輸送高磨損、大出力、密相輸送磨損性大的物料(例如鍋爐飛灰)的理想方案,代表了當今除灰技術的先進水平。在通常的運行條件下,系統通過自動調節雙套管實現對大飛灰團的疏松,從而使飛灰穩態輸送,并防止了堵管的發生。

雙套管的特點：

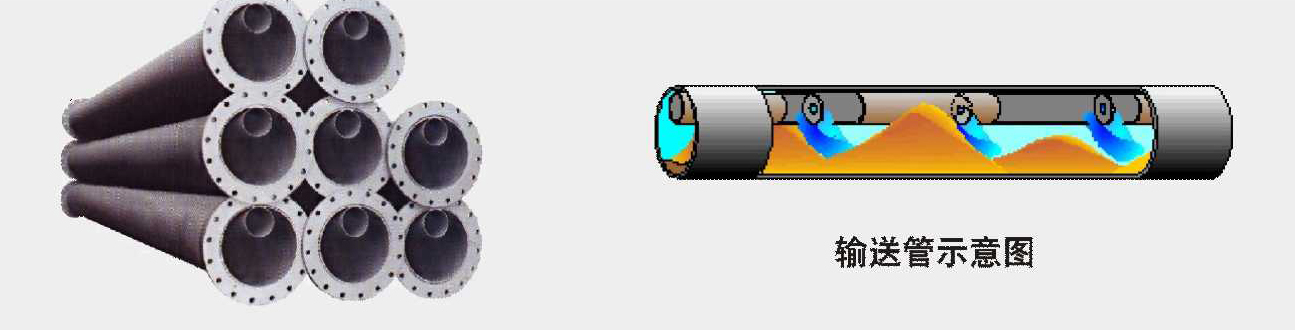

其特點為在濃相輸送管內安裝了內套管。內套管內每隔一段距離都有特別設計的斜口,每個斜口中央豎有開孔的圓片。流入內套管的輸送空氣在開孔的圓片作用下,在輸送管內盡可能大地產生紊流使物料和空氣連續地充分地流化、混合,便于輸送。若物料輸送時在輸送管內某段形成了物料堆局部壓阻增加,產生局部高氣壓。高氣壓使更多的空氣旁路流入內套管,在物料堆前后內管開口處,形成更強的紊流從而疏松堆積的物料堆,消處堵塞。因此,與其它系統相比,雙套管濃相輸送系統可以在較低的物料輸送速度較低的輸送空氣壓力,較高的灰氣比工況下工作。尤其在大灰量、長距離的輸送項目中,它的優勢更為突出。

無論輸灰系統的灰量多大,輸送距離多長,雙套管濃相輸送系統輸送初速度大約為4.0-6.0米秒,輸送末端速度(在灰?guī)烊肟谔?大約為10.0-16.0米秒。這在飛灰輸送領域中是很難作到的。
